CAP-01
ארבעה שידורים, מסך אחד

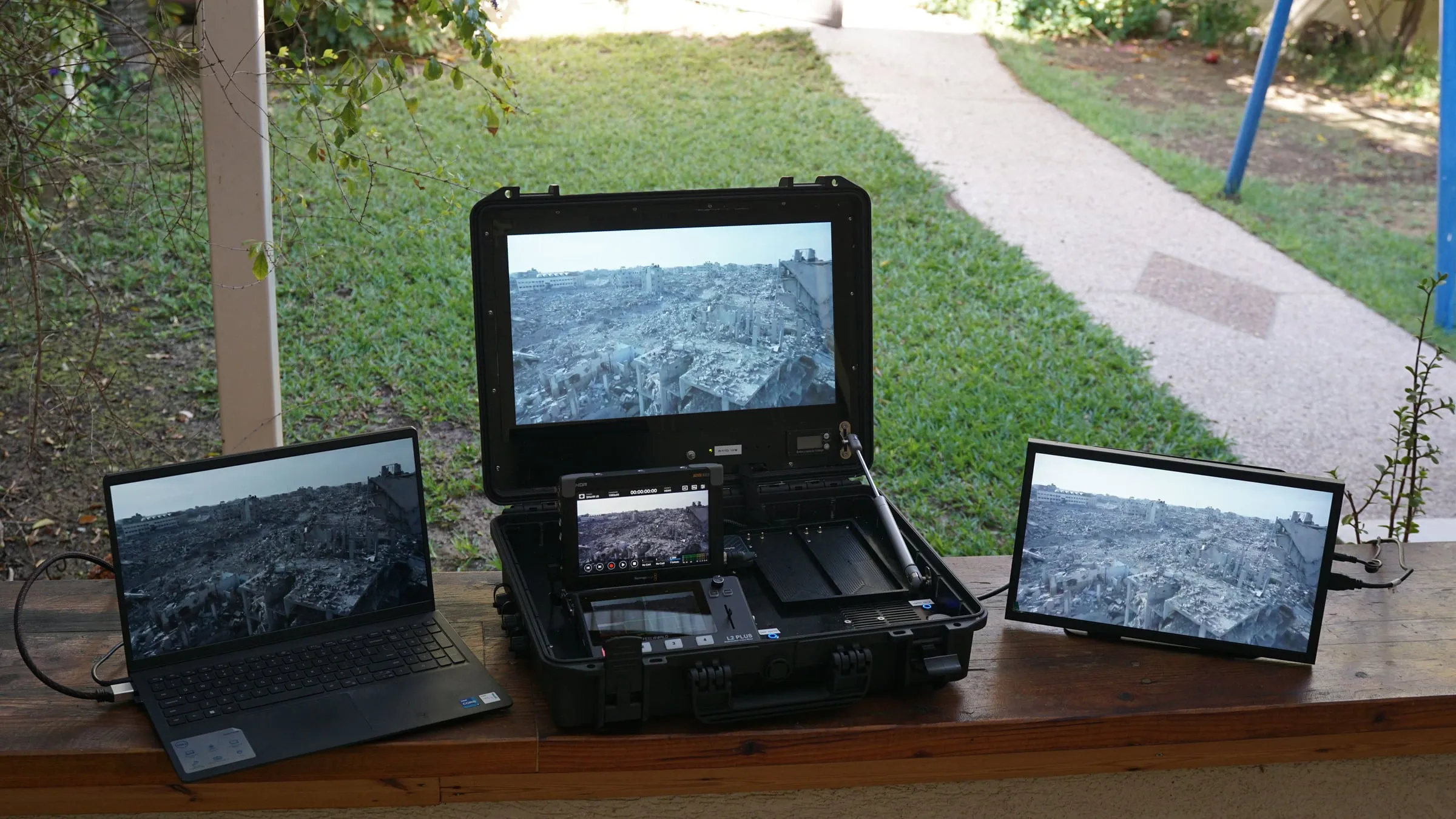

עד ארבעה שידורי וידאו חיים מרחפנים מרוכזים על מסך פיקוד אחד קריא באור שמש, והשידור הראשי ניתן לבחירה לצפייה ולהקלטה.
Birdbox Tactical Systems / מוצר 01
Tziporimערכת תצפית טקטית-ניידת
“הבנת המקצוע וביצוע המשימה”
ערכת בקרה טקטית קשיחה המיועדת לצוותי רחפנים. המערכת משמשת כרכזת תצוגה המאחדת עד ארבעה שידורים חיים של רחפנים על גבי מסך פיקוד יחיד הקריא באור שמש מלא, ללא כל הפרעה למערכות השליטה של המטיסים.
- ערוצים סימולטניים
- 4
- ניטור והקלטה של עד 4 שידורי רחפנים במקביל
- זמן פעילות בשטח
- 4 h
- עד 4 h של עבודה רציפה על סוללה צבאית אחת
- מסך פיקוד ראשי
- 18″
- מסך 18″ אינץ' קשיח בעל בהירות גבוהה במיוחד, קריא באור שמש ישיר
- מהירות פריסה
- שניות
- פריסה מהירה ותחילת עבודה תוך פחות מ-שניות שניות מרגע פתיחת המארז
01 /01 / הפער בשטח
הפער התשתיתי

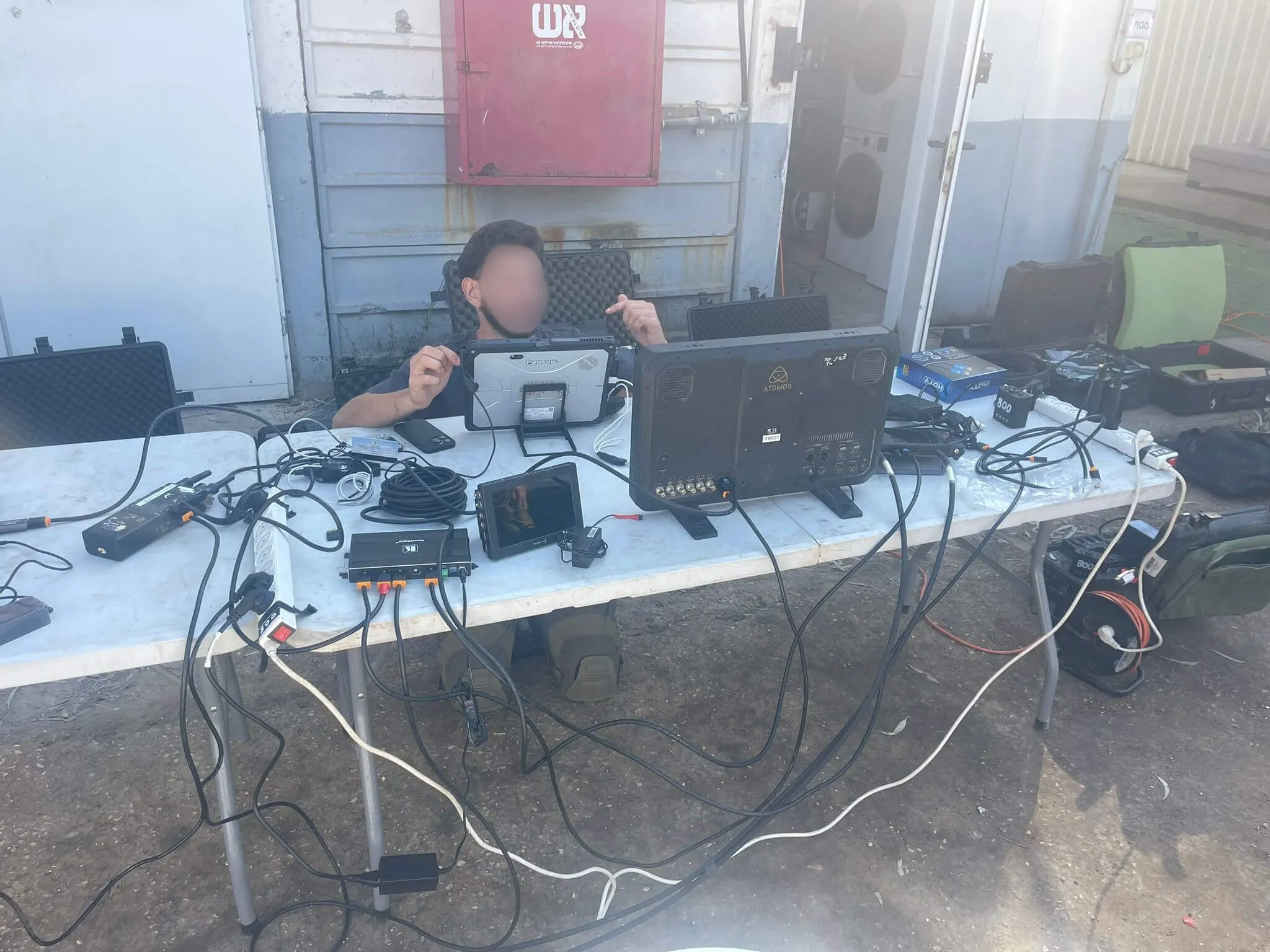

ברגע שמספר רחפנים עולים לאוויר במקביל, כוחות השטח מאבדים את התשתית הבסיסית הנדרשת לצפייה משותפת בשידורים. מישראל ועד אוקראינה, כוחות בשטח נאלצים לאלתר תחנות עבודה מסורבלות רק כדי לנסות לתאם בין הכלים.
תמונת מצב נוכחית
- לא טקטי: מחייב שינוע ברכב
- שליטה ובקרה לא יעילות
- הקמה ופירוק ארוכים ומורכבים
- היעדר יציבות של רכיבי העמדה
"שלושה רחפנים מתקדמים לא שווים דבר אם המפקד נאלץ להסתכל מעל הכתפיים של שלושה מטיסים שונים רק כדי לראות את אזור המטרה."
02 /02 / הפתרון
ערכת ציפורים
מרכזת באופן מיידי עד ארבעה שידורי רחפנים חיים על גבי מסך פיקוד יחיד הקריא באור שמש – תחנה קשיחה המופעלת באמצעות סוללות ומוכנה לעבודה תוך שניות.
CAP-02
מוכנה תוך שניות
עמדה קשוחה המופעלת בסוללות, המייתרת חיווט כאוטי ועמדות שטח מאולתרות. פריסה מהירה, קיפול מהיר.
CAP-03
צפייה ללא השהיה
מפקדים וצוותים צופים עוקבים אחר המשימה בזמן אמת, מבלי להסיח את דעת הטייסים ומבלי לגעת בבקרות שלהם.
CAP-04
עמדת פיקוד ניתנת לשחזור
הופכת את המבצע ממקבץ של מסכים מבודדים לעמדת פיקוד צוותית אחודה, שנפרסת באופן זהה בכל פעם.
מודל אינטראקטיבי / TZP-01
מודל אינטראקטיבי / ערכת ציפורים
גררו לסיבוב, גללו לזום
המודל התלת-ממדי האינטראקטיבי אינו זמין במכשיר זה. מוצגת תצוגה סטטית.
טוען את מודול התלת-ממד
ערכה מלאה

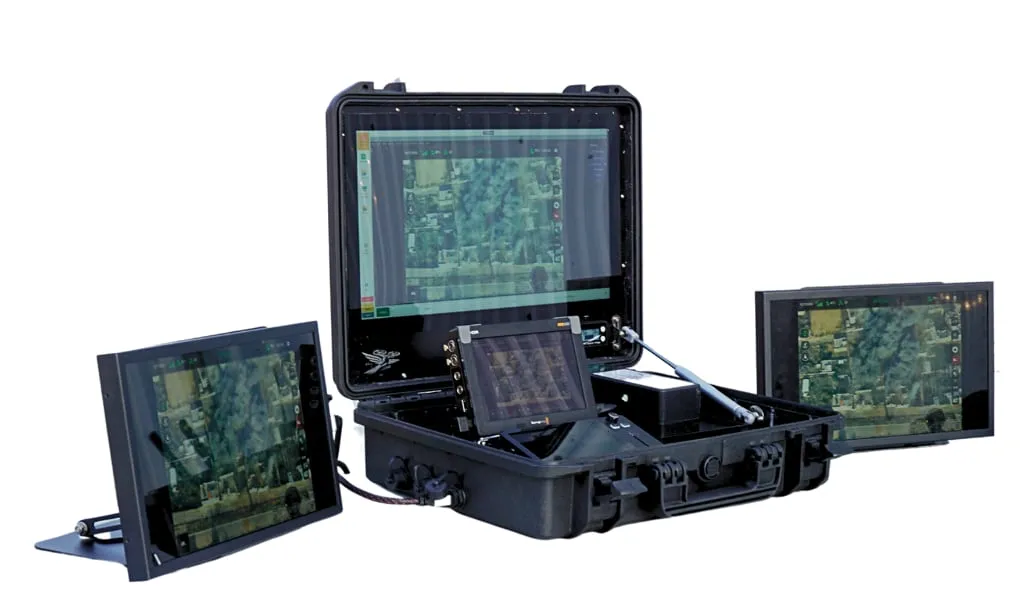

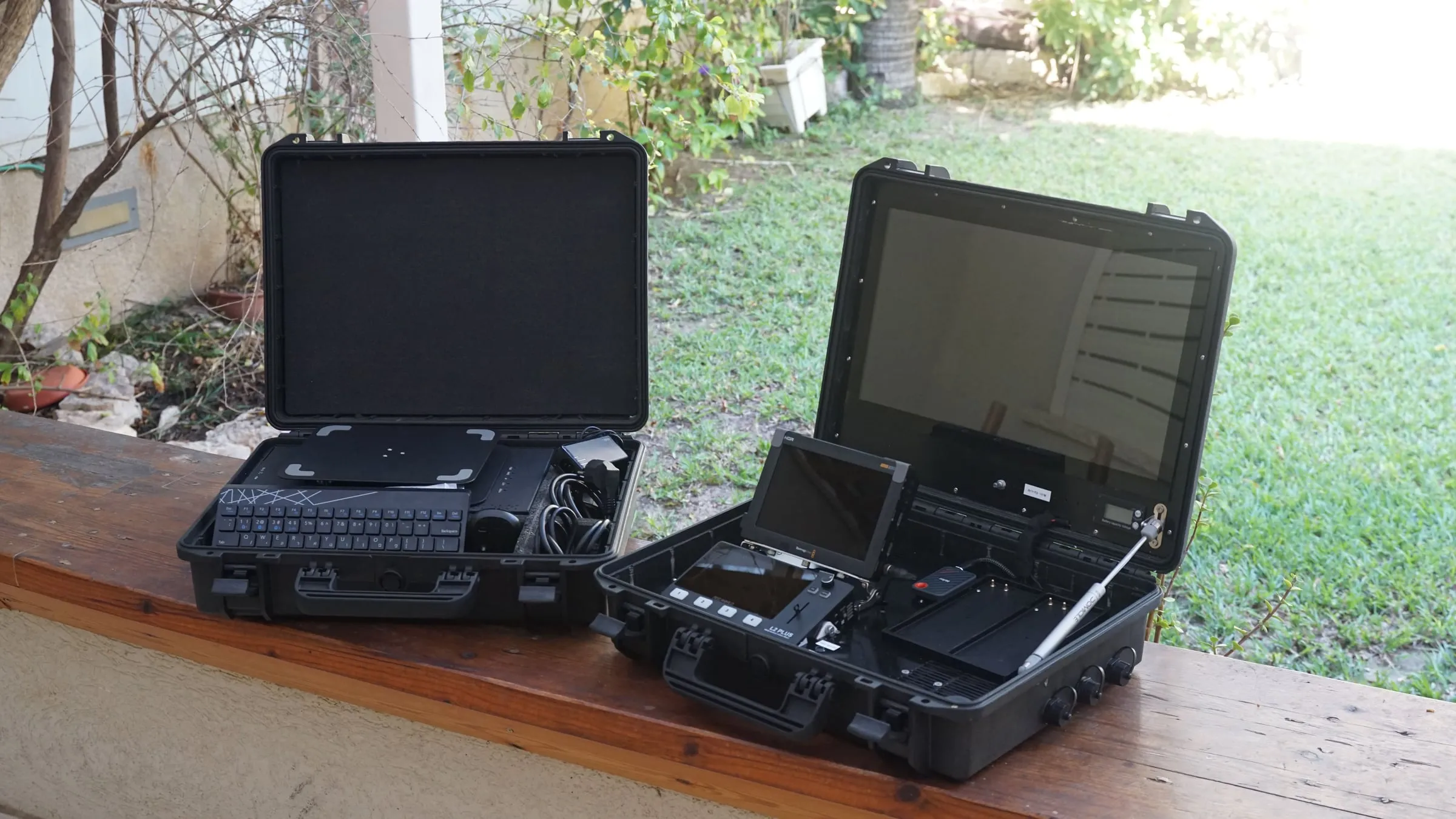

מזוודה קשוחה פתוחה: הצג הראשי במכסה, מיקסר ומקליט על המשטח, כניסות ויציאות HDMI וחשמל, ושני צגי שטח חיצוניים.
מודל תלת-ממד אינטראקטיבי של הערכה.
לדגם התלת-ממדתכונות עיקריות
- קלה וניידת
- עמדת עבודה מוכנה לשימוש
- הקמה ופירוק מהירים
- מתח רשת, מתח רכב או סוללה צבאית
- מתאימה לתנאי שטח קשים
- תחזוקה קלה ופשוטה
03 /03 / ההוכחה בשטח
תיקוף מבצעי
רקורד מבצעי

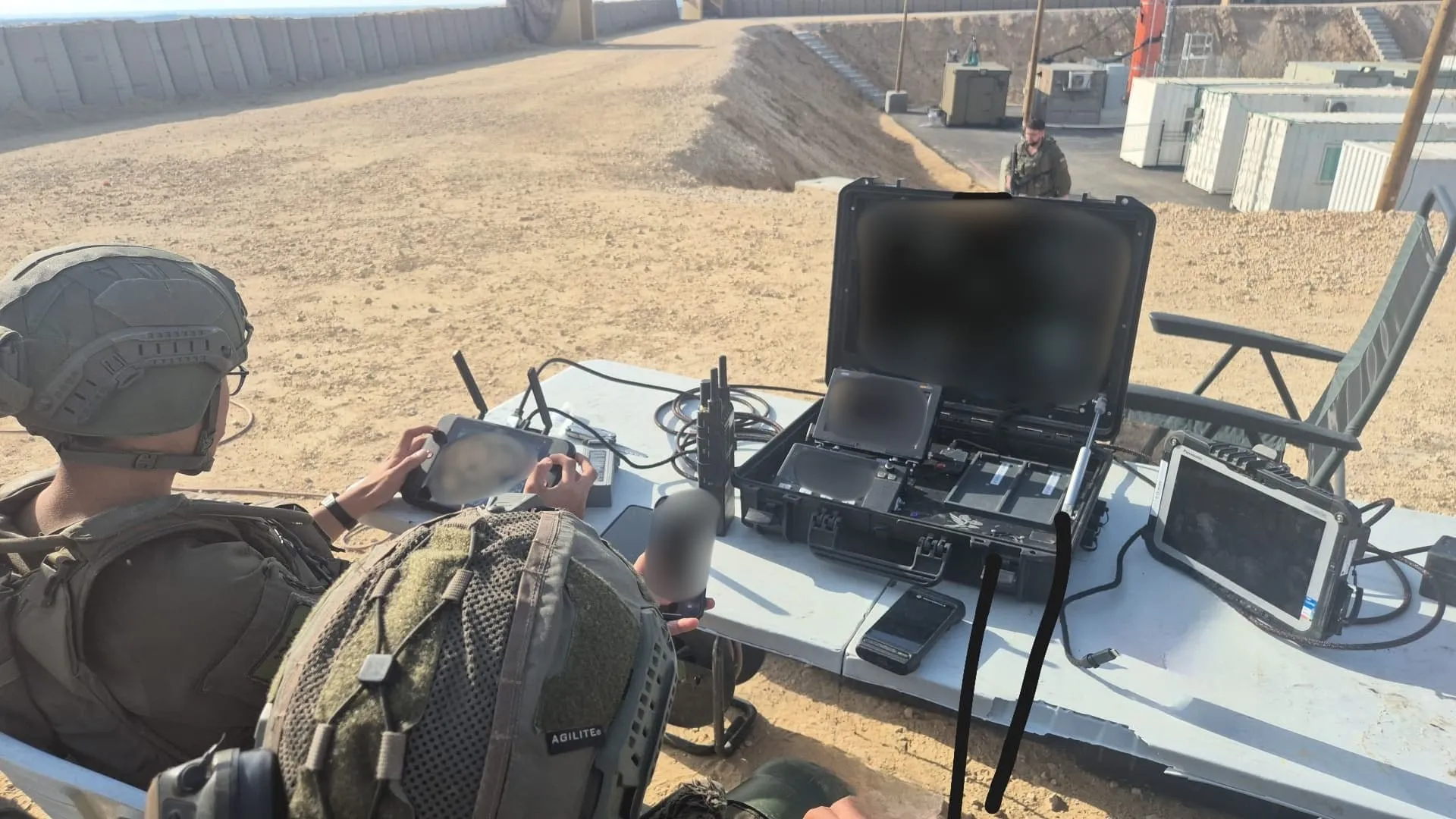

בשימוש יומיומי בצוותי כוחות מיוחדים ברחבי צה"ל

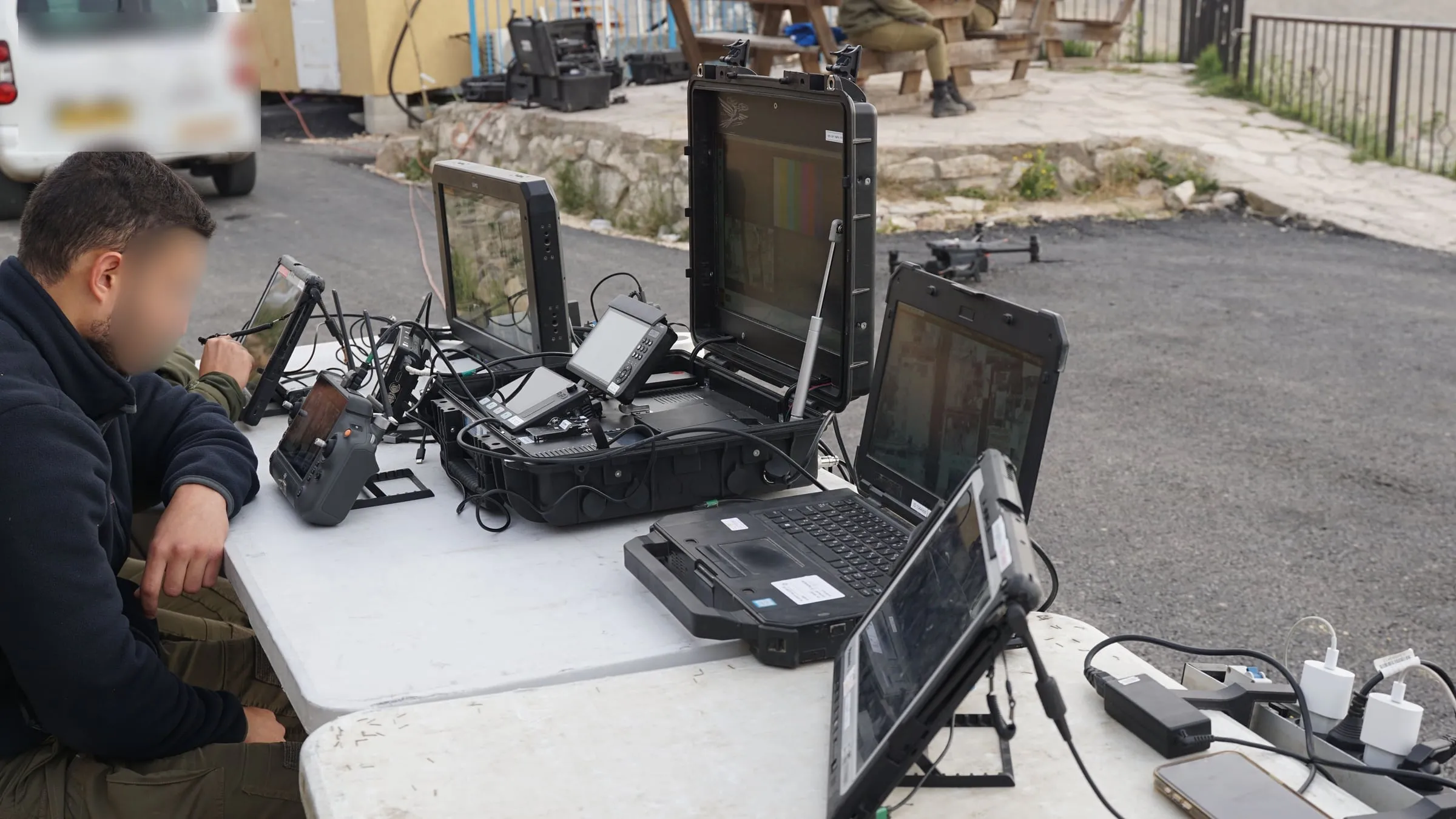

לוחמים בשטח הרגישו את הצורך המבצעי הזה מקרוב, ואילתרו מזוודות ניטור משלהם כדי לשרוד. ערכת ציפורים לוקחת את הרעיונות הגולמיים האלה מהשטח והופכת אותם לכלי טקטי תקני, מהונדס ומקצועי. כיום, הארכיטקטורה הזו פריסה ומבצעית בצוותים של יחידות מובחרות.
- שימוש יומיומי
- מהווה כלי עבודה מרכזי בפעילות מבצעית חיה – לא יחידת ניסוי או הדגמה.
- כוחות מיוחדים
- פרוסה ומבצעית במספר צוותים של יחידות מיוחדות ברחבי צה"ל.
- בכל זירה
- הוכיחה את עצמה בגזרות לחימה מגוונות ומתארים משתנים בשטח.

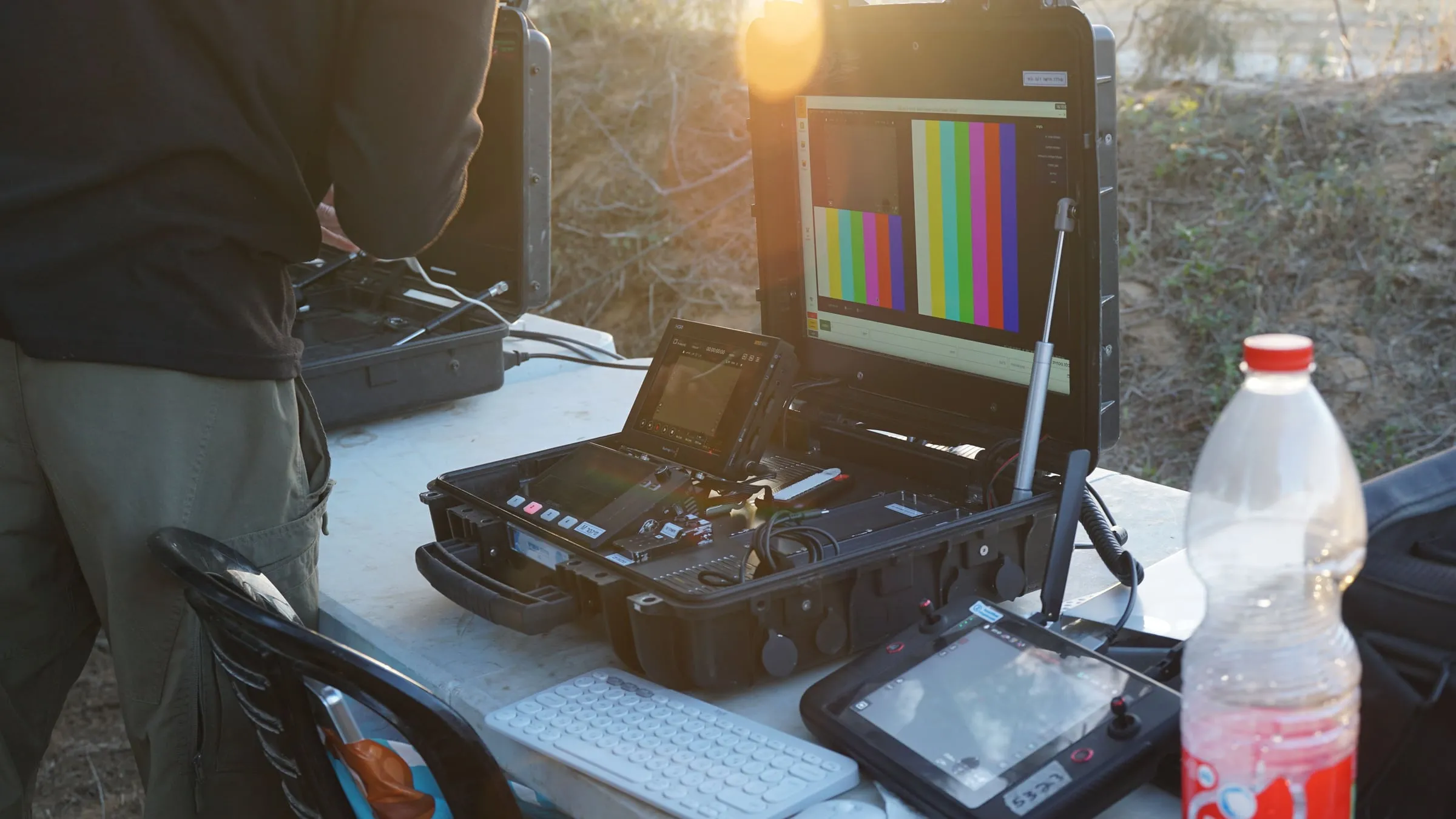

![תמונת בדיקת אות (בר צבעים) על גבי המסך הראשי של הערכה במהלך תצוגת שטח[cite: 2, 9]](/_astro/field-demo.BYQNElHU_Z1nnvKB.webp)
מוכנות מבצעית
שליטה מרובת רחפנים
ניהול מספר כטב"מים במקביל
מוכנות טקטית
קשוחה וניתנת לנשיאה בתיק גב
ערכה אוניברסלית
תואמת לכל סוגי הרחפנים
מיתוג וידאו חלק
אידיאלית למשימות SIGINT / MILR
04 /04 / המפרט המקצועי
מפרט טכני
המפרט הטכני המלא של ערכת ציפורים: מסכים, מתח, עיבוד ושליטה, ממשקי וידאו, תוכנה ותכולת הערכה.
- 01 — צג ראשי 18″: מסך פיקוד 18 אינץ' לעבודה מאומצת בבהירות 1000 cd/m² ובניגודיות 1200:1, קריא באור שמש ישיר.

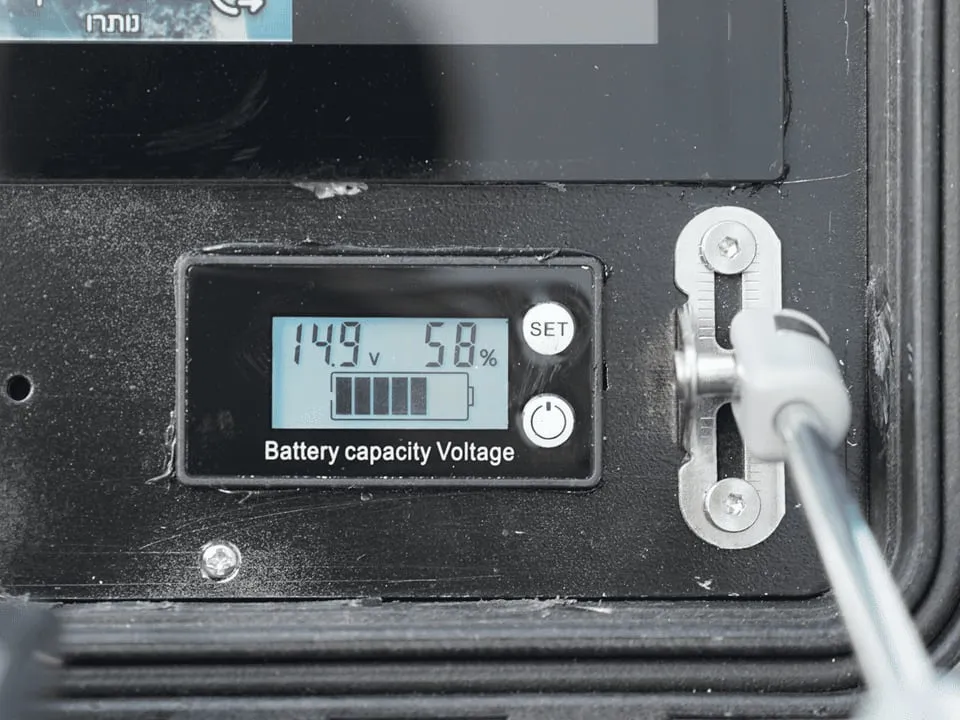

- 02 — מד סוללה: חיווי חי של מתח וקיבולת נותרת, עם התרעה 5 דקות מראש לפני התרוקנות הסוללה.
- 03 — צג נפתח: מסך פנימי נפתח עם הקלטה וצפייה חוזרת בלחיצה אחת.

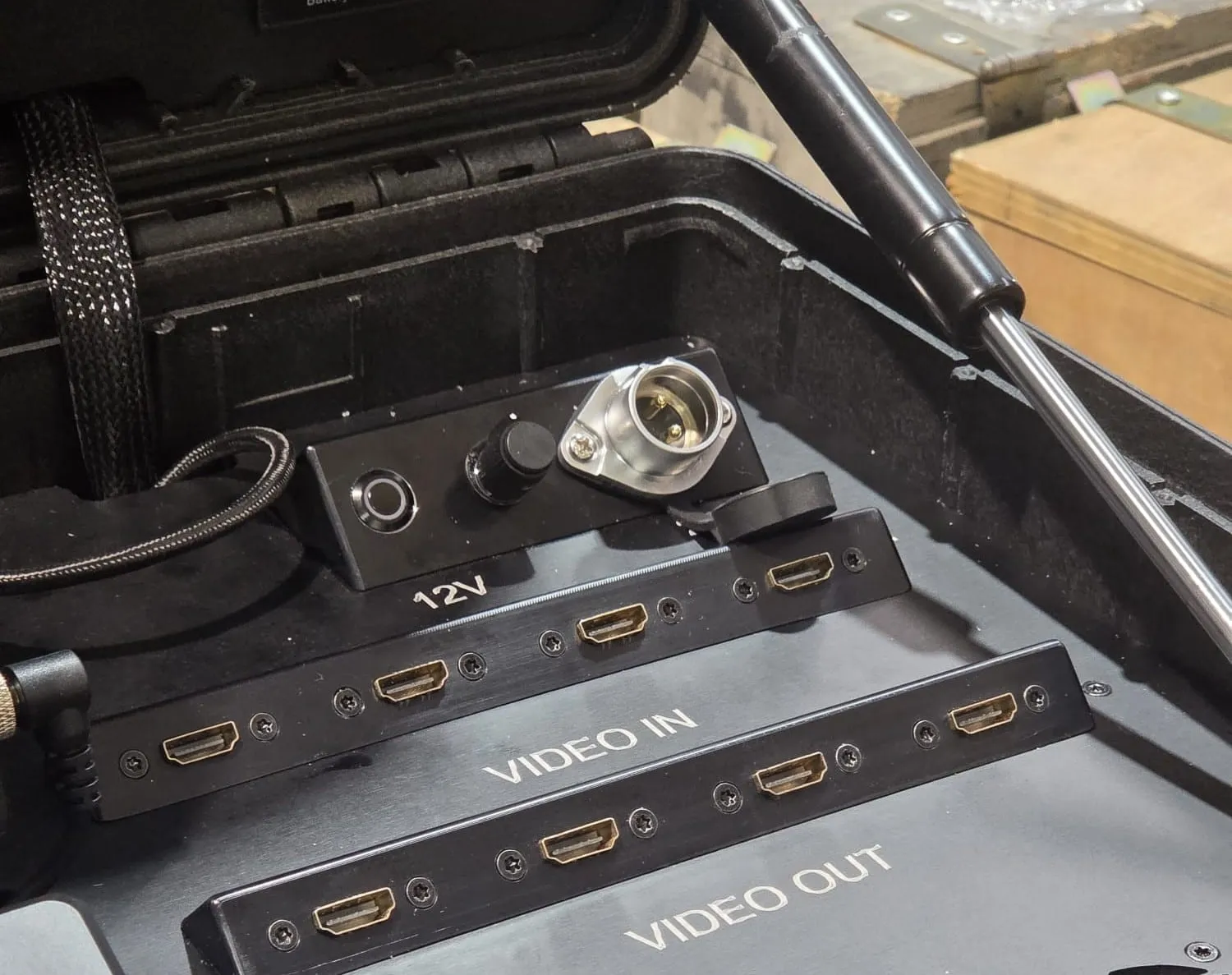

- 04 — שורות כניסות/יציאות וידאו: שורות מחברי וידאו 4 כניסות / 4 יציאות; הערוץ המוצג ניתן לבחירה בלחיצת כפתור.
- 05 — מחברי חשמל עם מכסים: מחברים חיצוניים עם מכסים. הערכה פועלת על סוללת MAR-2791 צבאית, על מתח רשת 220 V או על מתח רכב 12–24 V DC.
- 01 — צג ראשי 18″: הצג הראשי נישא מוגן בתוך המכסה ונפתח יחד עם המזוודה, עמדה המוכנה תוך שניות.
- 02 — צג נפתח: מתרומם מהמשטח לבקרת הקלטה ולצפייה חוזרת מיידית.
- 03 — תא ציוד: תא קשוח המאכלס את מערכת הווידאו 4 ערוצים, מקליט, תא סוללה וקירור.
- 04 — תפסי המזוודה: תפסים כבדים על מזוודה קשוחה, מתאימה לתנאי שטח קשים.
- 01 — צג ראשי 18″: מסך הפיקוד שוכן במכסה; היחידה כולה במידות 15 × 40 × 48.5 cm ובמשקל 10 kg.
- 02 — צג נפתח: מסך פנימי להקלטה וצפייה חוזרת בלחיצה אחת, מתקפל לשינוע.
- 03 — משטח בקרה: כפתורי מיתוג וידאו פיזיים ושורות מחברים 4 כניסות / 4 יציאות מאפשרים שליטה בשידורים בלחיצת כפתור.
- 04 — שקעי טעינה: שקעי טעינה לשלטי רחפנים, עד 65 W.
01צג ראשי 18″מסך פיקוד 18 אינץ' לעבודה מאומצת בבהירות 1000 cd/m² ובניגודיות 1200:1, קריא באור שמש ישיר.
מערכת ראשית
- מסך ראשי
- 18″
- בהירות
- 1000 cd/m²
- יחס ניגודיות
- 1200:1
- מערכת הפעלה
- ייעודית, מותאמת לרחפנים
- הקלטה
- 4 ערוצים
- צפייה חוזרת
- מיידית
יחידה
- ממדי יחידה
- 15 × 40 × 48.5 cm
- משקל
- 10 kg
- גודל מסך
- 18″
- טמפרטורת עבודה
- 0–50 °C
מסכים משניים
- מסכים משניים
- 2 × 15.6″
- בהירות (מסכים משניים)
- 1000 cd/m²
- ממדים (מסך משני)
- 41 × 27 × 2.5 cm
- משקל (מסך משני)
- 2 kg
- חיבורים וממשקים
- HDMI + חשמל
- שידור
- מודולי שידור אלחוטיים עצמאיים
אספקת מתח
- תושבות סוללה
- תושבת אחת
- סוג סוללה
- MAR-2791 צבאית
- משך עבודה
- 4 h על סוללה אחת
- מתח קיר (220V)
- 220 V
- מתח רכב
- 12–24 V DC
- התרעת התרוקנות
- התרעה 5 דקות מראש
עיבוד ושליטה
- מיתוג וידאו
- כפתורי בקרה פיזיים
- קלט שטח
- מקלדת ועכבר ייעודיים
- אחסון נתונים
- זיכרון חיצוני שליף
- טעינת שלטים
- שקעים עד 65 W
- מערכת קירור
- גופי קירור ממתכת + מאווררים
תוכנה
- הקלטה (תוכנה)
- 4 ערוצים
- שיתוף תכנים
- WhatsApp, פיזי (כרטיס זכרון נשלף)
- תחקור משימה
- ממשק מובנה
- יומן אירועים
- כלול
| פרמטר | מפרט |
|---|---|
| כניסות וידאו | 4 |
| יציאות וידאו | 4 |
| שליטה | ערוץ לבחירה, 1 מתוך 4 |
| שיטת הקלטה | 4 קבועים + 1 לבחירה |
| פריקת נתונים | זיכרון חיצוני ייעודי |
| שידור חיצוני | קווי + אלחוטי |
| רכיב | תיאור | כמות |
|---|---|---|
| מערכת ראשית | צג 18″, שליטה בצגים, תצפית לאחור | 1 |
| צג 15.6″ | צג הניתן לצפייה באור יום | 2 |
| כבל חשמל 12 V | כבל לחיבור אספקת מתח 12 V | 2 |
| כבל קומקום | כבל חשמל למערכת הראשית | 1 |
| מקלדת ועכבר | אלחוטיים לשליטה במערכת בשטח | 1 |
מערכת מתח קשיחה
תומכת בכל מצבי ההפעלה: נייד, פריסה מהירה ופעילות סטטית. הערכה פועלת על סוללה צבאית אחת מסוג MAR-2791, על רשת חשמל של 220 V, או על 12–24 V DC מרכב או מסוללת רכב, עם התרעה של 5 דקות לפני התרוקנות הסוללה.
ערוץ ישיר: בקשת הדגמה
בקשת הדגמה מבצעית
ספר לנו על צורכי הניטור של הצוות או היחידה שלך, ונתאם עבורכם הדגמה מבצעית חיה של ערכת ציפורים.
